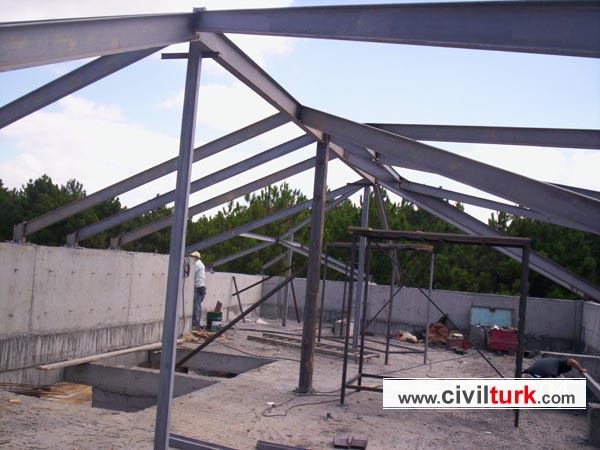

celik Konusunu Araştıran , Geliştiren Akademi Yetkilisi Kimdir? Çelik Çatıda Kaynak Hatası Bu Mühendis Kendini Geliştiriyor ve Uzmanlaşıyor , Ya Sen ? Akademiye katıl.. Erdinç Özkara - (İnş. Müh.)     celik Konusunu Araştıran , Geliştiren Akademi Yetkilisi Kimdir? Çelik Çatıda Kaynak Hatası Bu Mühendis Kendini Geliştiriyor ve Uzmanlaşıyor , Ya Sen ? Akademiye katıl.. Erdinç Özkara - (İnş. Müh.) Fotohata | celik | Yazim: 28.9.2004 | Hit : 3654                                 BU SAYFAYI YAZDIR Anasayfa >> FOTOHATA >> Çelik Çatıda Kaynak Hatası

Fotohata   Bu sayfada Sadece celik alanında faaliyet gosteren firma reklamları gösterilir.

.:: Yillar sonra celigin durumu ::.	22.11.2005
Yazan : Erdinç Özkara

.:: nerem düzgün ki ::.	28.10.2005

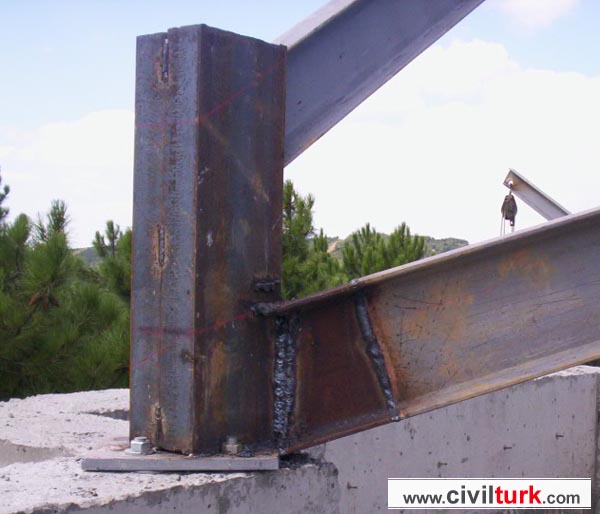

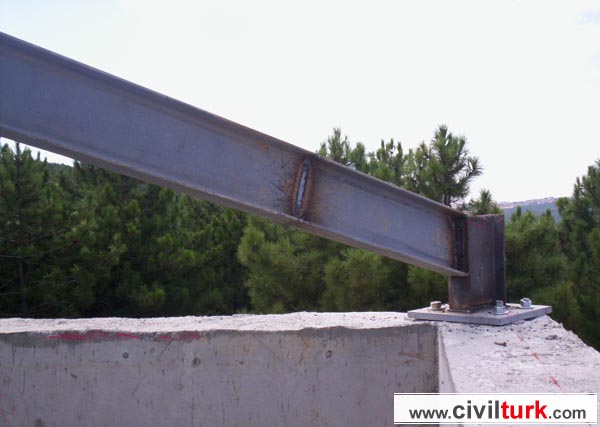

Deve ye sormuşlar boynun neden eğri diye nerem düzgün ki demiş. Bu fotoğraflarda en az 15 hata yazabilirim. ilk aklıma gelenlerden bazıları. 1.yanlış. Parapet üzerine konmuş muhtemelen kimyasal dübelli ankraj plağı. 1.doğru. Hesabı yapılmış betonarme parapet ve bu parapet üzerine gerekli demirlerle ankre edilmiş ankraj plağı üzerine konmuş taşıyıcı eleman. 2.yanlış. Tek bulon ile çelik sistemleri temele bulonlamak 2.doğru. Çift somun ile temele ankrajlamak. 3.yanlış. Olmadık yerlerde küt kaynak kullanmak 3.doğru. Momentin çok olduğu yerlerde küt kaynak kullanılmamalıdır. 4.yanlış. Ehliyetsiz kaynakçı tarafından kaynağın yapıldığı belli 4.doğru. Ehliyetli kaynakçı tarafından kaynağı yapılmalı idi. (eğer bulunabilirse) 5.yanlış. kolon gibi konan profillerin burkulma boyları çok. 5.doğru. kolon gibi kolon konmalı.
Yazan : Tamer Paker

.:: uygulaması zor proje ::.	27.02.2005
ali naci'nin hemen  işaret ettiği gibi proje nasıl ,bence pek de iyi bir şey olmadığı açık eğer projeye uyulduysa. alın kaynaklı bağlantılar ;elemanlar birbirleri ile 90 derece açı yapsalar dahi zordur kaldıki bu durumda imalatçı iyi bile yapmış. ***california ve kobe depremlerinden sonra AISC ve FEMA nın yayınladığı yayınlarda moment aktarımının alt-üst levhalarla yapılması önerilmektedir gerekçe (high residual stress) ***bir diğer öneri de ARBED 'in dog-bone bağlantısı ***şantiyede mümkün olduğu kadar kaynaktan kaçınmalı bunun yerine civatalı     bağlantı tercih edilmelidir.şantiye kaynağının kontrolü çok zor ,aslında yok. çatı kaplaması,asma tavan ,beton vs. bunlarda çatlak istemiyorsanız sehim kontrollerinizi l/360 a göre yaparsınız (binalarda) TS648 e göre l/300
Yazan : mustafa peker

.:: Çelik yapılarda kaynak. ::.	23.02.2005
Çelik yapılarda kaynaklı birleşimlerdeki kaynak boyunun hesabı kavramı bir bütünü oluşturan parçalardan biridir. Sadece bir araç olarak kullanılır. Önemli olan belirlenen kaynak boyuna ihtiyacı olan kaynak kalınlığını bulmaktır. Kaynak hesabı her türlü çelik birleşimde mevcuttur ve siz hangisini istiyorsunuz anlayamadım. Ama kaynak boyuna ilişkin bir sınır değerden söz edersek o da; 15a < lk < 100a (lk: kaynak boyu, a:kaynak kalınlığı) Ayrıca, kaynak bir kenar boyunca sürekli yani çevresel ise krater kaybı alınmaz. Ancak, süreksiz kenar var ise süreksiz kenar sayısı kadar kaynak kalınlığı kaynağın toplam boyundan düşülür. Unutulmaması geren bir şey vardır ki o da kaynak kalitesinin önemidir. Kaynak emniyet gerilmesi, kaynak elektrodunun kalitesine ve kaynaklanan elemanların dayanımına göre belirlenmeli ve projelerde kaynak kalitesi kesinlikle belirtilmelidir (örnek; E70XX) Herkese iyi çalışmalar.
Yazan : bilinmiyor

.:: Acaba proje nasıl ::.	19.10.2004
Değerlendirmek fotoğrafların çekildiği noktalara ait proje detaylarınında eklenmesi iyi olur.
Yazan : Ali Naci

.:: Kaynak profil ::.	18.10.2004

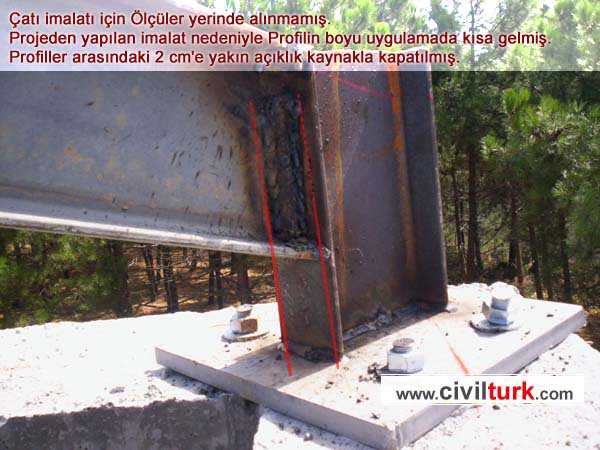

Bu imalatlarda ek yerlerinin projeye göre moment noktalarına göre ayarlanması gerektiğini düşünüyorum ve ek yerlerinin de detaylandırılıp gerek ek parça ve gerekse tekniğine uygun dikiş kaynak yapılması gerekir. Amaç eksik gelen bölümü kaynakla tamamlamak olmamalı iki çeliğin birleşim noktasının dikiş kaynağı vs. ile iki parçayı tek parça olarak çalışmasını sağlamak olmalı ama bu çalışmalarda bu durumlardan söz edemeyiz. Bir de son fotoğrafta bir kısım B.A. perde üzerine oturuyor diğer kısımlarda çelik profil ayaklara bu durum farklı çalışmalara sebep olabileceğinden çatı kaplmasında ve altta yapılacak olan asma tavan malzemesinde farklı gerilmelere sebep olabilir. Bu tip vakalara her imalatta rastlanabilir önemli olan eleştrileri imalata başında düşünüp derhal uygulatmaktır. Bu noktada iş teknik kişilere düşüyor................... Sinan SEVİMLİ Yüksek Mimar
Yazan : Sinan SEVİMLİ
