ÇATIYI OLUŞTURAN ELEMAN BOYUTLARI
Eleman Adı	İki eleman Arası	Kesit Boyutlu	Çatıda Aşık Araları
	cm	cm	m
Mertekler	40-50	5x10	2,0-2,5
Mertekler	50-60	8x10	2,5-3,5
Mertekler	60-75	10x12	3,5-4,5
Mertekler	75-90	10x16	5.0
Mertekler	2,0-2,5 m	10x16	-
Mertekler	2,5-4,0 m	14x18	-
Mertekler	Küçük çatılarda	5x10	-
Aşıklar	Büyük çatılarda	10x16	-
Tabanlar	Küçük çatılarda	(5x10)2	-
Kuşaklar	Büyük çatılarda	(8x16)2	-
Dikmeler	Umumiyetle	10x10	-

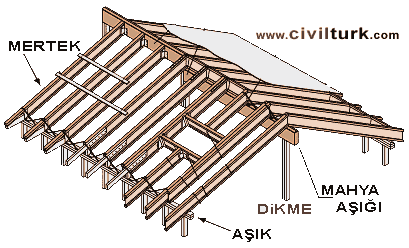

AŞIK:

Çatılarda mertekleri veya örtüyü taşıyan yatay ağaçlardan her biri, aşırma.

MAHYA AŞIĞI:

Kırma veya beşik çatılarda mahyaya yerleştirilen aşık.

MAHYA:

1.Çatıda iki eğik yüzeyin, dışta 180 dereceden büyük bir açı yaparak birleştiği çizgi.

MERTEK:

Ahşap çatıda mahyadan oluklara kadar uzanıp örtüden gelen yükleri taşıyan ve aşıklara ileten, çoğu 3/1,4/10,5/10,5/12 cm kesitli ağaçlara verilen ad. Türkiye de mertek aralıkları 75 cm den daha çok yapılamaz.
