Süneklik düzeyi yüksek kolon ve kirişlerin oluşturduğu çerçeve sistemlerinde kolon-kiriş birleşimleri, aşağıda tanımlandığı üzere, iki sınıfa ayrılacaktır.

(a) Kiriţlerin kolona dört taraftan birleţmesi ve her bir kiriţin geniţliđinin birleţtiđi kolon geniţliđinin 3/4’ünden daha az olmamasý durumunda, kolon-kiriţ birleţimi kuşatılmış birleşim olarak tanımlanacaktır.

(b) Yukarıdaki koşulları sağlamayan tüm birleţimler, kuşatılmamış birleşim olarak tanımlanacaktır.

7.5.2.1 - Gözönüne alınan deprem doğrultusunda kolon-kiriş birleşim bölgelerindeki kesme kuvveti, Denk.(7.11) ile hesaplanacaktır (Sekil 7.10).

Kiriţin kolona sadece bir taraftan saplandýğı ve öbür tarafta devam etmediği durumlar için A_s2 = 0 alınacaktır.

7.5.2.2 - Herhangi bir birleţim bölgesinde Denk.(7.11) ile hesaplanan kesme kuvveti, gözönüne alınan deprem doğrultusunda hiçbir zaman aşağıda verilen sınırları aşmayacaktır (Sekil 7.10).Bu sınırların aşılması durumunda, kolon ve/veya kiriş kesit boyutları büyültülerek deprem hesabı tekrarlanacaktır.

(a) Kuşatılmış birleşimlerde: V_e £ 0.60 b_j h f_cd (7.12)

(b) Kuşatılmamış birleşimlerde: V_{e £} 0.45 b_j h f_cd (7.13)

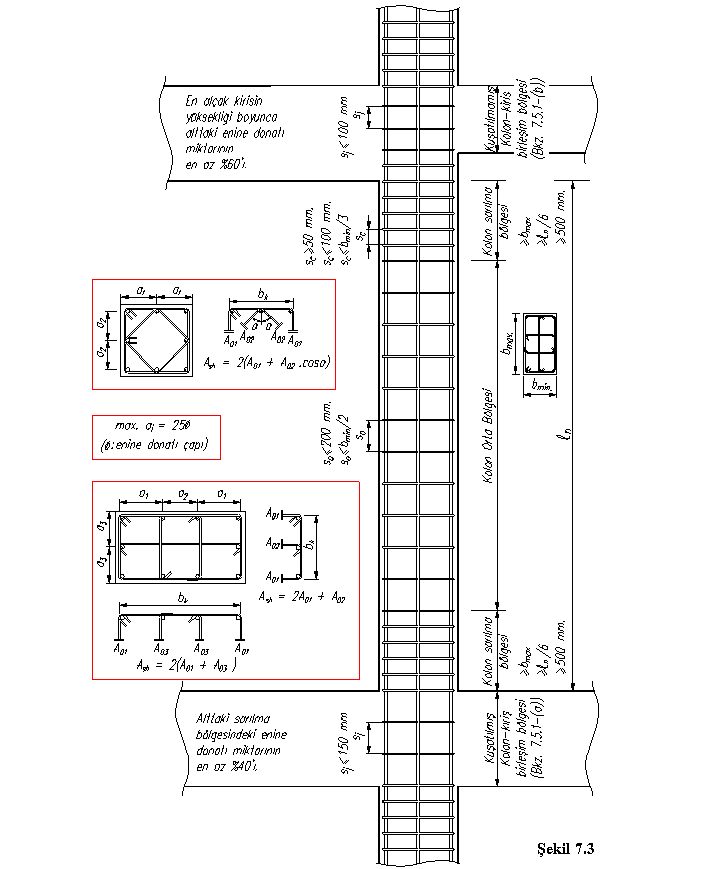

7.5.2.3 - Kolon-kiriţ birleţim bölgesindeki minimum enine donatý koşulları aşağıda verilmiştir (Sekil 7.3):

(a) Kuşatılmış birleşimlerde, alttaki kolonun sarılma bölgesi için bulunan enine donatı miktarının en az % 40’ı, birleşim bölgesi boyunca kullanılacaktır. Ancak, enine donatının çapı 8 mm’den az olmayacak ve aralığı 150 mm’yi aşmayacaktır.

(b) Kuşatılmamış birleşimlerde, alttaki kolonun sarılma bölgesi için bulunan enine donatı miktarının en az % 60’ı, birleşim bölgesi boyunca kullanılacaktır. Ancak bu durumda, enine donatının çapı 8 mm’den az olmayacak ve aralığı 100 mm’yi aşmayacaktır.
